線圈骨架模具設計與制造
文章出處：行業新聞 網責任編輯： 銘洋宇通注塑模具廠 閱讀量：140 發表時間：2021-01-05
線圈骨架從零件圖上分析，該零件總體形狀為長方形，在寬度方向上的一側有兩個凸耳并帶有帶有的凹槽。因此，在模具設計時必須設置側向分型抽芯機構。
從線圈骨架的壁厚上來看，壁厚Z大處為1．3mm ，Z小處為0．95mm ，壁厚差為0．35mm ，較均勻，有利于線圈骨架的注射成型。
對于線圈骨架的表面要求沒有缺陷、毛刺，內部不得有導電雜質外，并沒有特別的表面質量要求，因此比較容易實現。

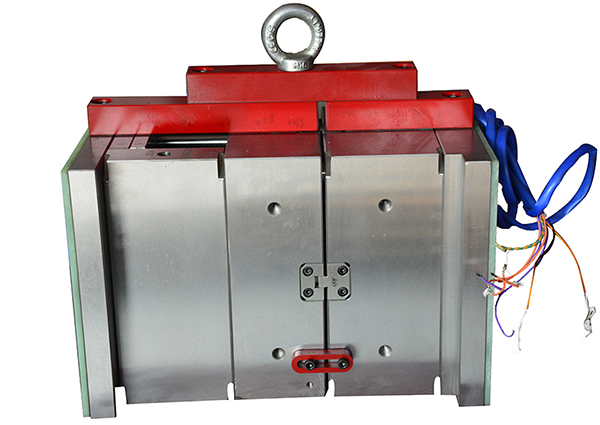

經過模具設計工程師對線圈骨架產品的3D圖紙分析，決定采用一模兩件的模具結構，充分考慮其外形尺寸、注射時所需壓力和工廠現有設備等。
